高精度高剛性同步伺服直驅電主軸
? 海德曼特殊電主軸結構設計。可承受較大的軸向負荷，實現重切削及以車代磨。
? 電主軸電機直驅，零傳動，振動小，噪音小，動能損失少。
? 精度高，剛性高，穩定性高，效率高。
? 平衡性好，耗能低，發熱小。

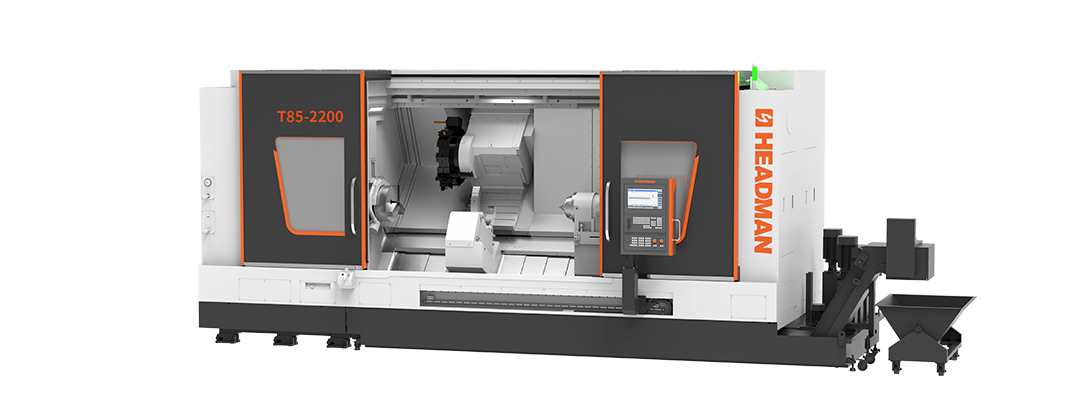

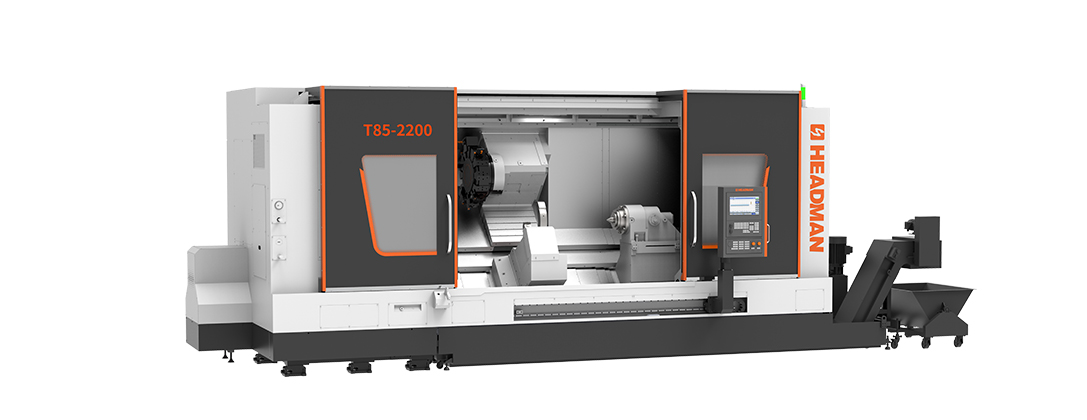

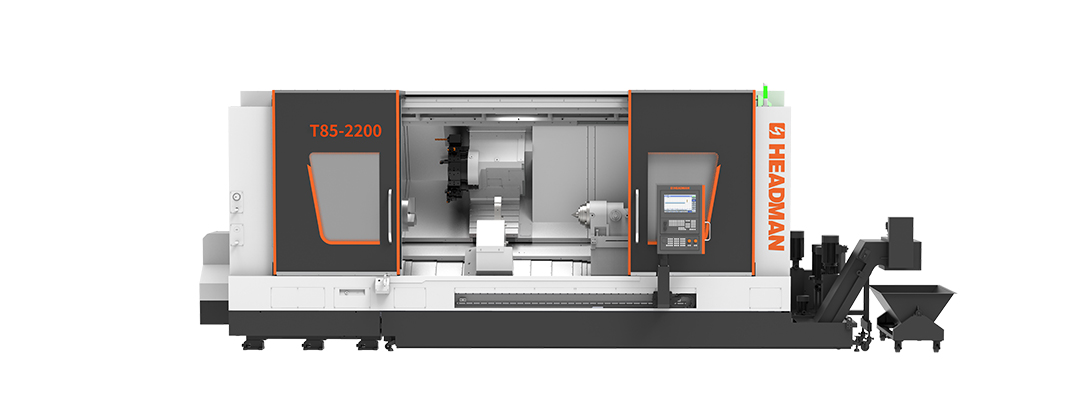

產品外觀
產品亮點
-
-
高精度高剛性伺服液壓刀塔
? 刀塔采用伺服電機分度，齒盤精定位，液壓夾緊的設計結構。
? 刀塔內部全密封，轉位無抬升。
? 換刀速度快，定位精度高。
? 可承受7Mpa高壓水力。
數控系統
-
卓越性能
系統擁有80位浮點數納米計算精度、ISO語言編譯器且兼容各種編程語言、短信功能、數控仿真及動畫支持等特色。
-
智能化編程
通過智能化編程使得操作者無需掌握復雜的G代碼（EIA/ISO)，機床操作簡單。在PC機環境下的實時模擬操作和編程可以方便的實現工藝與編程集成，為建立制造執行系統提供了方便。
-
堅固耐用
數控系統采用壓鑄鎂操作面板前蓋、基于面板且接口很少的CNC設計以及高防護等級，可在惡劣環境中可靠運行。無風扇、無硬盤的設計以及無需緩沖的NVRAM存儲器技術。
-
用戶友好性
數控系統采用具有短行程按鍵的數控全鍵盤和高分辨率彩色顯示屏，易于操作。CNC數據可以通過操作面板正面的USB和RJ45接口快速簡單地傳輸。
技術參數
| 加工區 | |
|---|---|
| 最大回轉直徑 | 850mm |
| 最大加工直徑 | 660mm |
| 最大加工長度 | 2200mm |
| 主軸 | |
|---|---|
| 最高轉速（電主軸） | 1500r/min |
| 主機功率（連續/30min） | 60/92.4kw |
| 主軸端部形式 | A2-15 |
| 主軸孔直徑 | 185mm |
| 刀塔 | |
|---|---|
| 刀具數量 | 12 |
| 換刀時間 | 0.25s |
| 最大鏜刀桿直徑 | 50mm |
| 刀方規格 | 32mm*32mm |
| 行程 | |
|---|---|
| X軸行程 | 360mm |
| Z軸行程 | 2345mm |
| X軸快速進給速度 | 30m/min |
| Z軸快速進給速度 | 30m/min |
| 精度 | |
|---|---|
| X軸雙向定位精度 | 0.011mm |
| Z軸雙向定位精度 | 0.021mm |
| X軸單向重復定位精度 | 0.003mm |
| Z軸單向重復定位精度 | 0.006mm |
| 尺寸 | |
|---|---|
| 標準機床長度 | 6727mm |
| 標準機床寬度 | 2550mm |
| 標準機床高度 | 2867mm |
| 標準機床重量 | 19710kg |
